O.K., wenn das konstruktiv nicht geht.
Aber an der Stelle ein Gewinde anbringen würde ich mir sparen

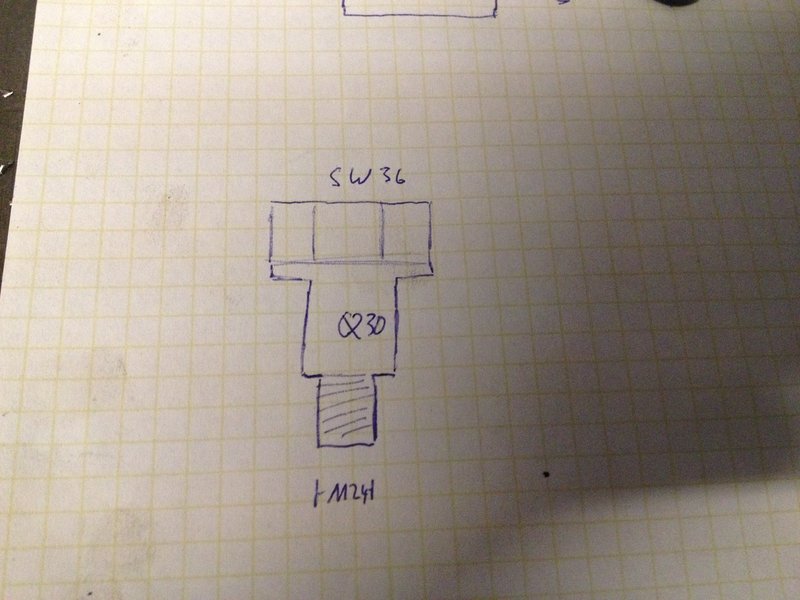

Auf deinem Bild sieht man den gesteckten Bolzen mit Schraubensicherung.
Das ist in der Position schon eine gute Lösung.
Thomas |
_________________
Ich weiß freilich nicht, ob es besser wird,wenn es anders wird.
Aber es muss anders werden!
Alles ist möglich aber Nichts ist sicher! |
|
|
| Nach oben |
|
|
His Highness Lord Crash
Mit dabei seit Mitte 2010
Wohnort: Blaubeuren/Ulm
Status: Verschollen
...und hat diesen Thread vor 4956 Tagen gestartet!
| Fahrzeuge 1. Audi RS6
2. Sprinter 4x4 313CDI
3. Suzuki Wagon R
4. Kreidler F-Kart
5. Jawa 50 Typ 20
6. Microtrac
7. Mini MAZ537
8. Ural 4320
9. Belarus EO2621 |
|
| Verfasst am: 02.05.2013 20:27:32 Titel: |
|
|
Hmm, jetzt hab ich so schon angefangen. Falls es berechtigte Einwände gibt bitte her damit, aber nur falls es irgendeine grobe Schwäche gibt dass es nicht hält. Ansonsten mach ich das jetzt so fertig...

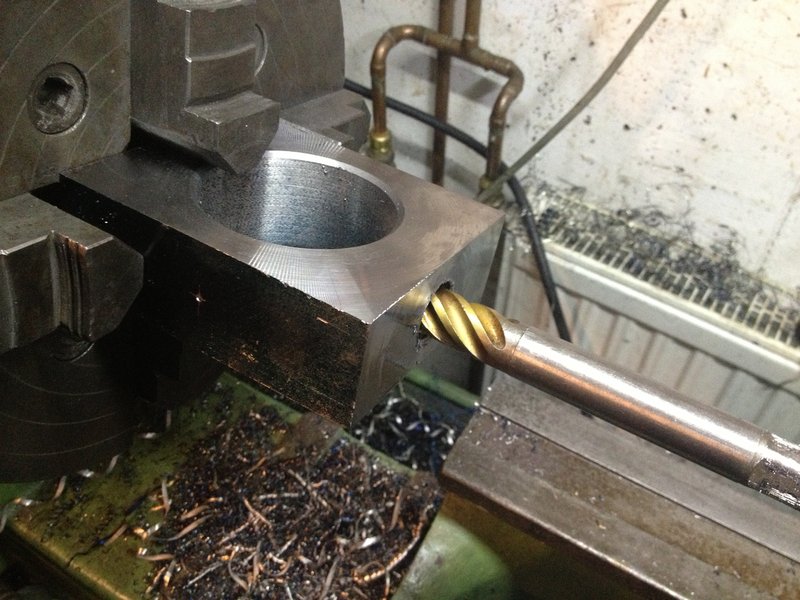

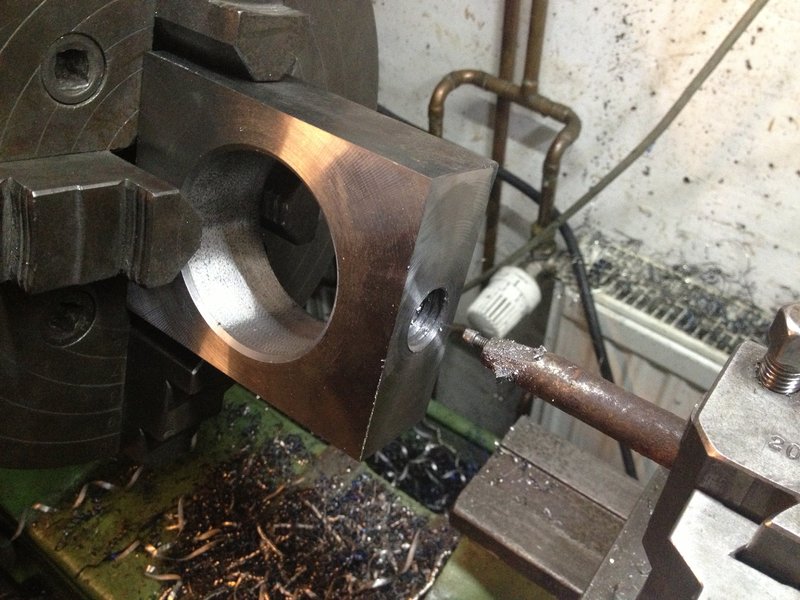

Zuerst hab ich das Gewinde vorgeschnitten:

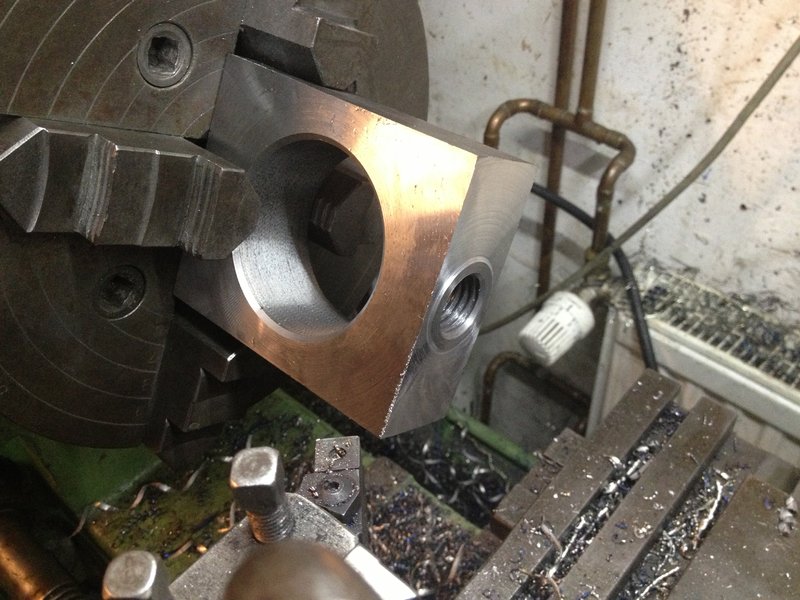

Und den Gewindebohrer durchgeplagt. Mit nem Windeisen wär das schon einfacher...  :
Einen kleinen Absatz angedreht:

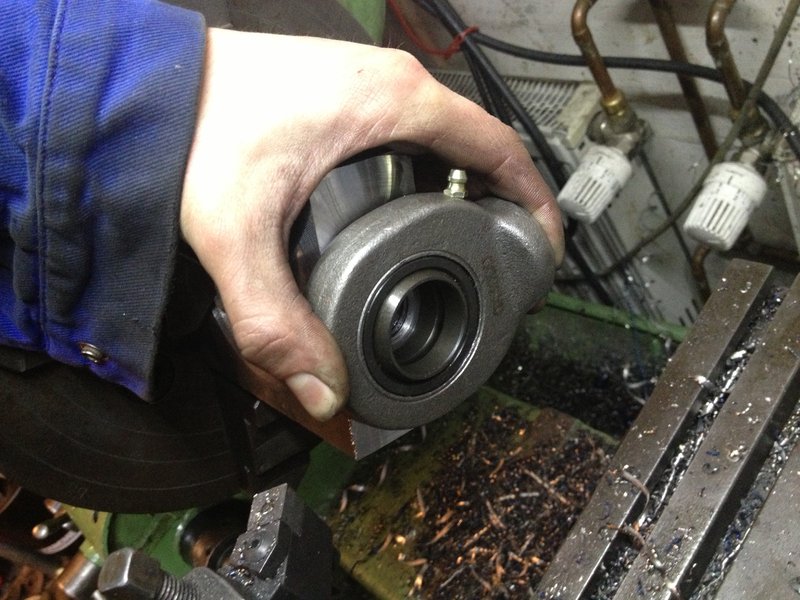

So kommt dann jeweils ein Gelenkauge ran:
Und so sollen die Bolzen aussehen:
 |
_________________
www.fzt-gepraegs.de |
|
|
| Nach oben |
|
|
Schraubensammelstreber
Mit dabei seit Mitte 2005
Wohnort: Hagen
Status: Verschollen
| Fahrzeuge 1. Nissan Pathfinder 2.5 cdi
2. Mercedes A-Klasse |
|
| Verfasst am: 03.05.2013 10:43:13 Titel: |
|
|
Dann achte nur auf eine gute Sicherung der Schraube!
Einwände findet man glaube ich immer.
Es ist aber auch immer von der Gesamtkonstruktion abhängig.
Hast du das ganze Gelenk schon mal zu Papier gebracht?
Thomas |
_________________
Ich weiß freilich nicht, ob es besser wird,wenn es anders wird.
Aber es muss anders werden!
Alles ist möglich aber Nichts ist sicher! |
|
|
| Nach oben |
|
|
Buford t´ Justice
Mit dabei seit Ende 2005
| Fahrzeuge 1. 2018er Toyo GRJ71-Ist aber HolgisTINA
2. 76er IHC 433
3. 78er Yamaha DT 250
4. 2011er Utopia Silbermöwe
5. 97er tägliche Wichsschüssel namens Polo |
|
| Verfasst am: 03.05.2013 17:49:38 Titel: |
|
|
Wenn es geht solltest Du die Bolzenschrauben aus 42CoMo4V oder ähnlichem machen.
Ich nehme an, Du machst einen Gewindefreistich?
Wenn ja, mit möglichst großem Eckenradius zur Planfläche vom Durchmesser 30, sonst hast Du eine Sollbruchstelle. |
_________________
"Du spinnst doch, was willst Du denn mit dem dicken Ami, der braucht doch viel zuviel Sprit?!"-->Pause-->"Ich darf den dann aber mal fahren, gell!!!???"
Nach dem Fahren mit fettem Grinsen im Gesicht: "Naja, is aber schon ne geile Karre!" |
|
|
| Nach oben |
|
|
His Highness Lord Crash
Mit dabei seit Mitte 2010
Wohnort: Blaubeuren/Ulm
Status: Verschollen
...und hat diesen Thread vor 4956 Tagen gestartet!
| Fahrzeuge 1. Audi RS6
2. Sprinter 4x4 313CDI
3. Suzuki Wagon R
4. Kreidler F-Kart
5. Jawa 50 Typ 20
6. Microtrac
7. Mini MAZ537
8. Ural 4320
9. Belarus EO2621 |
|
| Verfasst am: 04.05.2013 11:40:27 Titel: |
|
|
| Terranoman hat folgendes geschrieben: |
Hast du das ganze Gelenk schon mal zu Papier gebracht?
|
Ein paar Seiten vorher ist eine Skizze, ist aber schon wieder nicht mehr ganz aktuell. In Prinzip das Gelenk vom BV206 exakt nachgebaut, allerdings mit dem Drehgelenk vom BV202 dazwischen. Wenn ich heute Abend dazukomme mal ich's mal auf...
| Holgi hat folgendes geschrieben: | | Wenn es geht solltest Du die Bolzenschrauben aus 42CoMo4V oder ähnlichem machen. |
Hab schon ne Welle X100CrMoV5 (900N/mm2)dafür reserviert. Eckenradien sind klar, versuche auch den Freistich so klein wie möglich zu machen... |
_________________
www.fzt-gepraegs.de |
|
|
| Nach oben |
|
|
His Highness Lord Crash
Mit dabei seit Mitte 2010
Wohnort: Blaubeuren/Ulm
Status: Verschollen
...und hat diesen Thread vor 4956 Tagen gestartet!
| Fahrzeuge 1. Audi RS6
2. Sprinter 4x4 313CDI
3. Suzuki Wagon R
4. Kreidler F-Kart
5. Jawa 50 Typ 20
6. Microtrac
7. Mini MAZ537
8. Ural 4320
9. Belarus EO2621 |
|
| Verfasst am: 04.05.2013 19:39:24 Titel: |
|
|

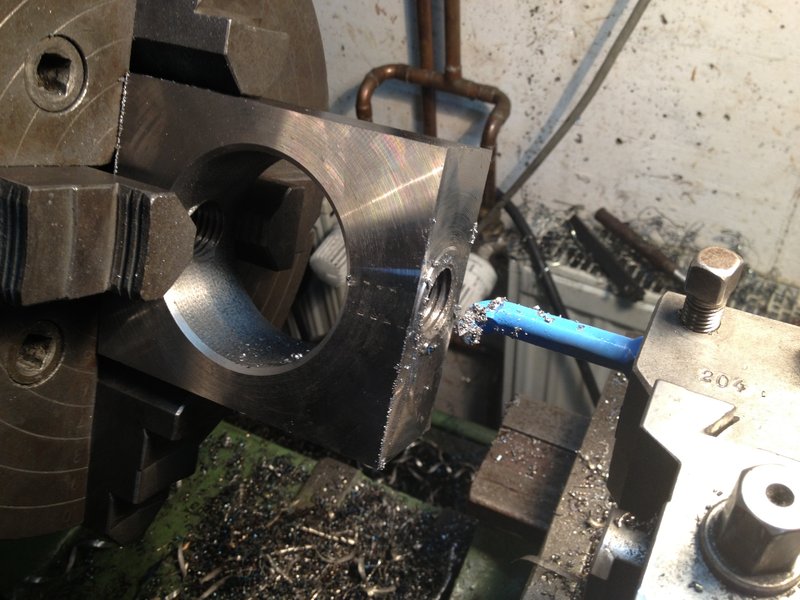

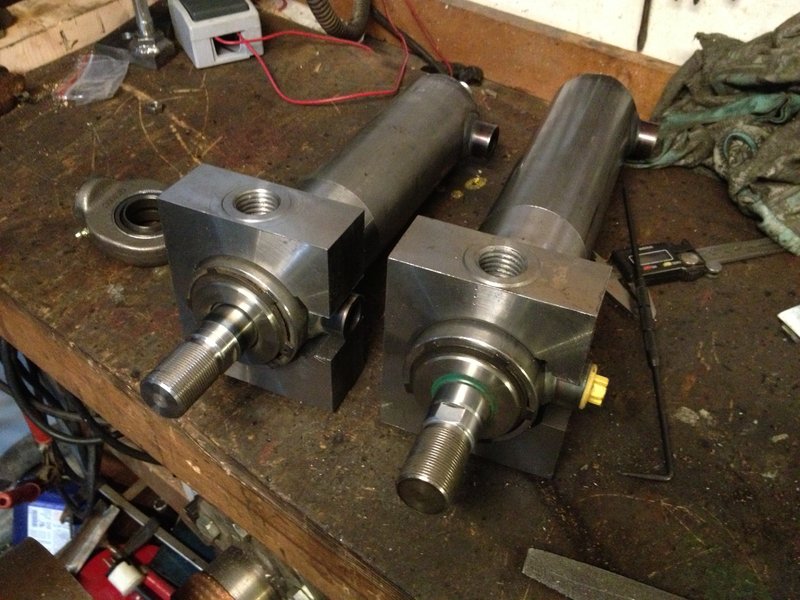

Hab heute mal noch schnell das zweite Gewinde gedreht:

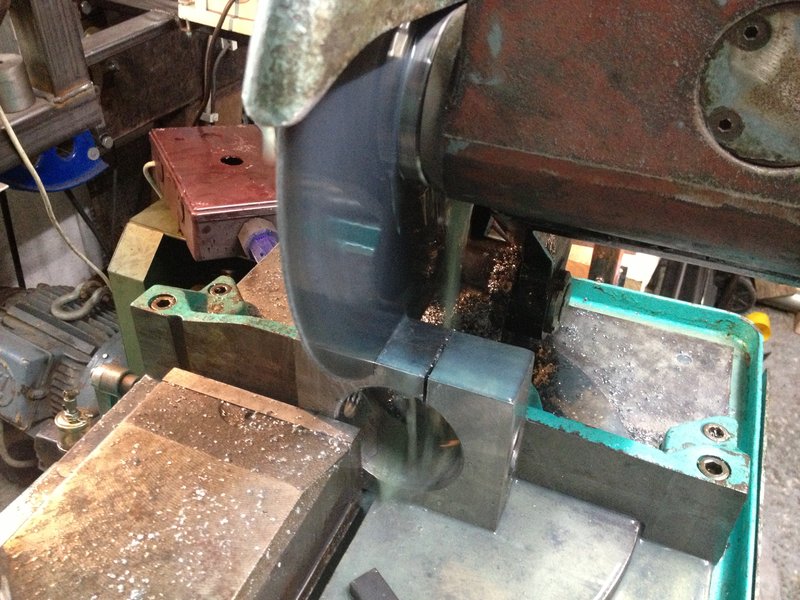

Platz für die Verschraubung gemacht:

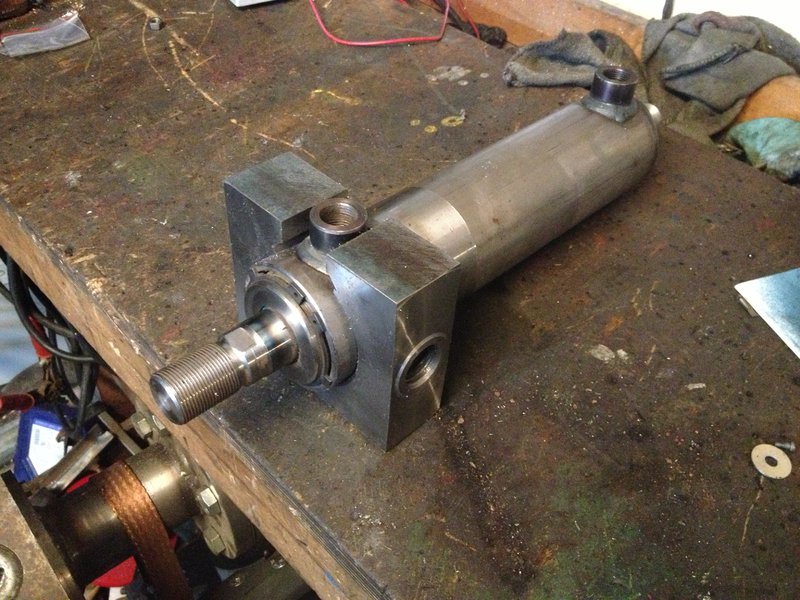

Passt:

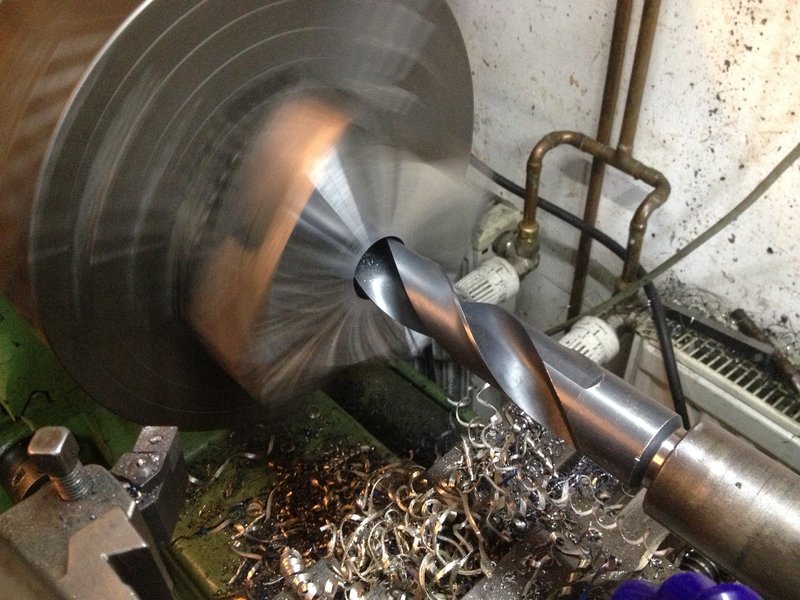

Und mit dem zweiten angefangen:
 |
_________________
www.fzt-gepraegs.de |
|
|
| Nach oben |
|
|
His Highness Lord Crash
Mit dabei seit Mitte 2010
Wohnort: Blaubeuren/Ulm
Status: Verschollen
...und hat diesen Thread vor 4956 Tagen gestartet!
| Fahrzeuge 1. Audi RS6
2. Sprinter 4x4 313CDI
3. Suzuki Wagon R
4. Kreidler F-Kart
5. Jawa 50 Typ 20
6. Microtrac
7. Mini MAZ537
8. Ural 4320
9. Belarus EO2621 |
|
| Verfasst am: 05.05.2013 20:44:31 Titel: |
|
|
|
|
| Nach oben |
|
|
Offroader
Mit dabei seit Mitte 2010
Wohnort: in einem kleinen unbesiegbaren Dorf in den Niederlanden
Status: Verschollen
| Fahrzeuge 1. SSangyong Korando 2,9TD, 2.Honda Hybrid, 3.Gazelle Fiets |
|
| Verfasst am: 05.05.2013 21:12:23 Titel: |
|
|
Wie kommt Mann nur an solche Fähigkeiten
Mann Mann mann,ich kanns kaum erwarten |
_________________
NEU,jetzt ohne Signatur! |
|
|
| Nach oben |
|
|
His Highness Lord Crash
Mit dabei seit Mitte 2010
Wohnort: Blaubeuren/Ulm
Status: Verschollen
...und hat diesen Thread vor 4956 Tagen gestartet!
| Fahrzeuge 1. Audi RS6
2. Sprinter 4x4 313CDI
3. Suzuki Wagon R
4. Kreidler F-Kart
5. Jawa 50 Typ 20
6. Microtrac
7. Mini MAZ537
8. Ural 4320
9. Belarus EO2621 |
|
| Verfasst am: 05.05.2013 21:20:21 Titel: |
|
|
| Terranoman hat folgendes geschrieben: |
Hast du das ganze Gelenk schon mal zu Papier gebracht?
Thomas |

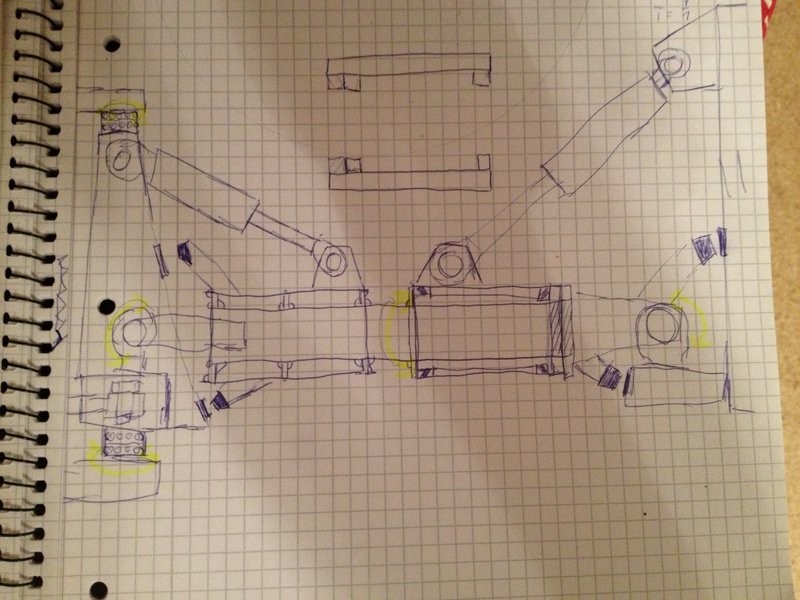

Hier nochmal die Skizze:
