Gewinde Hydraulikverschraubung-Welches ist es?

Hallo,

habe da ein Problem.

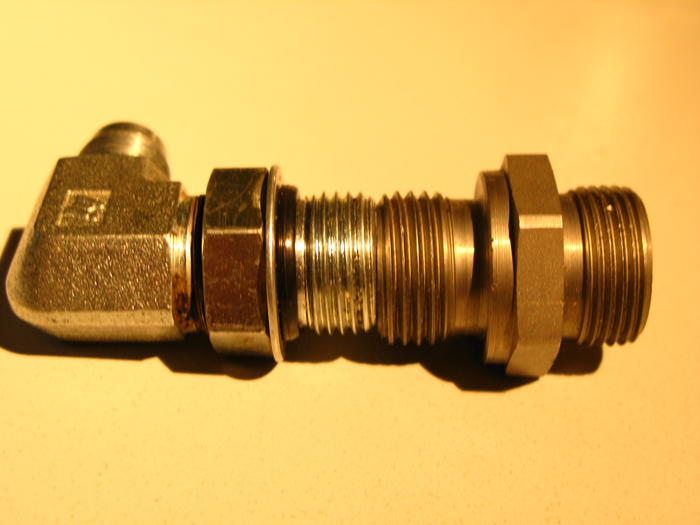

Habe zwei Verschraubungen für Hydraulik.
die linke Winkelverschraubung hat auf der einen Seite ein Gewinde welches ein wenig kleiner ist als 1/2" und hat einen Außendurchmesser von ca. 18,5mm.
Die Verschraubung rechts daneben ist in 1/2" zum Vergleich.

Wer weiß um welches Gewinde es sich hier handelt?

Gruß
Norman

Verfasst am: 12.03.2009 19:05:53 Titel:

ein Bild wäre super ;)

Verfasst am: 12.03.2009 19:12:15 Titel:

Wie doof.
Ich wunder mich schon warum keiner antwortet.
Noch ein Hinweis. Die Winkelerschraubung gehört in den Steuerblock einer Milemarker .

Verfasst am: 12.03.2009 19:27:23 Titel:

das ist englisches UNF Gewinde. auf was fürn Gewinde willst du denn damit ?? du kannst auch direkt nen Schlauch fertigen lassen, der an deine Winkelverschraubung passt, dann brauchst du, ich würd behaupten nen Schlauch mit NW 12mm ? mit nem Standart DKJ-Pressnippel. Bei Pressarmaturen ist das Gewinde dasselbe, allerdings ists mit Konus dann halt eine JIC-Armatur

MfG Karsten

Verfasst am: 12.03.2009 19:46:22 Titel:

hallo,

danke für die antwort.
ich habe schon schläuche nw 12/2 mit dkol 15 gewinde und muss nun auf die gewinde der armatur.
ich dachte es wäre 1/2".
es müsste doch adapter von unf auf dkol 15 geben?

alternativ spiele ich mit dem gedanken den schaltblock durch ein handhebelventil
zu ersetzen. da ist 1/2" kein problem.
nur müsste ich dann irgendwie eine sicherheitsverriegelung haben.
so dass der handhebel nur betätigt werden kann wenn ich es auch wirklich möchte.

Verfasst am: 12.03.2009 19:48:47 Titel:

High Norman, Winke Winke

tippe auf ein 7/16" UNF Gewinde

http://www.gewinde-normen.de/unf-gewinde.html

wobei ich mit den 18 mm noch nicht so klar kommen ....ein bißchen kleiner wie 1/2" ist das wohl

mess doch mal die Steigung

Grüße Frank

Verfasst am: 12.03.2009 20:27:53 Titel:

meinst du nicht 3/4"-16 unf?
das passt eher.
habe nichts richtiges zum messen zur hand.
mit dem zollstock sind es so ca. 19mm.

Verfasst am: 12.03.2009 20:42:17 Titel:

steh grad ein bißchen aufm Schlauch Obskur

oben hattest geschrieben etwas kleiner wie 1/2 Zoll , daß ist etwas kleiner wie 12,7

1 Zoll sind 25,4 mm

wie kommst den jetzt auf 3/4 Zoll ?

habt ihr eine Hydraulik Bude in der Nähe, die können das Gewinde mit einer Gewindelehre und Gewindeprüfring feststellen.

mit, Zollstock kannst sowas nicht messen, brauchst Du Meßschieber.

Grüße Frank

Verfasst am: 12.03.2009 20:50:16 Titel:

meßschieber liegt in der firma :-(
1/2" sind ca 20-21mm außendurchmesser.
die 3/4" habe ich aus der liste unter gewindekennung.

http://www.gewinde-normen.de/unf-gewinde.html

Verfasst am: 12.03.2009 20:51:38 Titel:

sind wir jetzt verwirrt? rotfl

Verfasst am: 12.03.2009 20:52:54 Titel:

ich schätze ja.
1/2" sind gemessen nicht immer 1/2".

Verfasst am: 12.03.2009 21:34:50 Titel:

jepp, bin etwas verwirrt, mit Außen durchmesser 19,05 wäre es 3/4 Zoll...aber 18,5 ?? Unsicher

....okay , dann halt über Flankenwinkel und Steigung.

so wie es aussieht, ist das Flankenwinkel 60° also kein Whitworth Rohrgewinde, das hat 55°

notfalls Gewindelehre

oder Du hast eine passende Mutter übrig , dann baust mit der Flex schnell eine.

die Steigung /pro Zoll müsstest morgen mit dem Meßschieber hinbekommen

hier noch ein Link von einem Ramsey Zubehör Verkauf

http://www.mgs-4x4.de/Inhalt/Zubehor/AllgemeinZ/Winden_ubersicht/Winden/zubwindenallg.html

der biet 3/4 Zoll - 22 an ?? das wäre dann vielleicht UNEF....aber das hatt normalerweise -20

ich blick jetzt nett mehr durch, mess halt mal morgen, dann quatschen wir weiter.

Grüße Frank

Verfasst am: 13.03.2009 06:38:56 Titel:

glaubt mir doch ;)

das ist UNF Gewinde, ich arbeite tagtäglich mit dem Kram. . .

und, ja, 1/2" Gewinde ist NICHT 1/2" Rohrgewinde. beim Rohr wird der Rohrinnendurchmesser im zölligen Maß angegeben, während im Metrischen der Außendurchmesser wichtig ist. dazu ergeben sich natürlich auch andere Gewindemaße. ich kann dir was raussuchen, damit du nen Adapter hast, wieviele brauchst du denn ?? 2 Stück ? oder mehr ??

MfG Karsten

Verfasst am: 13.03.2009 13:29:22 Titel:

hallo karsten,

danke für das angebot.
wäre nett von dir wenn du mir helfen könntest.
ich bin im moment am verzweifeln.
ich brauche voraussichtlich 8 stück.
am motor habe ich noch nicht geprüft.
das könnte auch unf sein.
genau weiß ich es erst morgen oder montag.

gruß
norman

Verfasst am: 13.03.2009 17:19:39 Titel:

sag einfach bescheid, du brauchst dann einfache gerade Einschrauber ?? mit Rechnung, und Versand alles komplett?? dann würd ich inner Firma nen Nachname Versand draus machen, oder mal sehen, was ich preislich noch geregelt bekomme. aber alls auf 15l ist richtig ??

MfG Karsten
