 Verfasst am: 23.06.2012 17:55:59 Titel: Sandstrahlkabine eigenbau Hilfe |
|
|
Hallo, ich habe vor mir eine Sandstrahlkabine zubauen, habe bereits die Maße in eine Zeichnung eingebracht!
Habe leider so meine Probleme mit Sinus/Kosinus/Tangens, deshalb möchte ich euch fragen wie die Winkel 1-5 in der Zeichnung im Bild lauten!
Die Maße sind 10:1 sprich die mm angaben sind Originalendmaße
Schon einmal vielen dank!
[img] [/img] | |
|
|
| Nach oben |
|
 |
müder holznagel fetischist
Mit dabei seit Mitte 2005
Wohnort: Hückeswagen
Status: Verschollen
| Fahrzeuge 1. BJ 42 (verkauft :( )
2. Subaru Forster BJ 1998 |
|
| Verfasst am: 23.06.2012 18:10:22 Titel: |
|
|
Ich nehme wenn ich faul bin für so was einfach ein Geo-Dreieck und mess das nach...
Reicht an Genauigkeit für meine Zwecke normal aus :)
Wofür brauchst du die Winkel? |
_________________
http://www.landy-treff.de/ |
|
|
| Nach oben |
|
|
|
| Verfasst am: 23.06.2012 18:17:43 Titel: |
|
|
wie wärs damit?
im Notfall ausdrucken und entlang der Skala ausschneiden | |
|
|
| Nach oben |
|
|
Club der Ehemaligen
Status: Immer da - Ehrlich
Du bist daheim :-)
...und hat diesen Thread vor 4796 Tagen gestartet!
| |
|
| Verfasst am: 23.06.2012 18:30:23 Titel: |
|
|
Hi, ich brauche die Winkel um die Stahlrohre zuschneiden!
Habe die Winkel berechnen können, trotzdem Danke!
Gruß | |
|
|
| Nach oben |
|
|
|
| Verfasst am: 23.06.2012 18:33:49 Titel: |
|
|
deine Maße ergeben sch.. Winkel, da hilft auch kein Geodreick

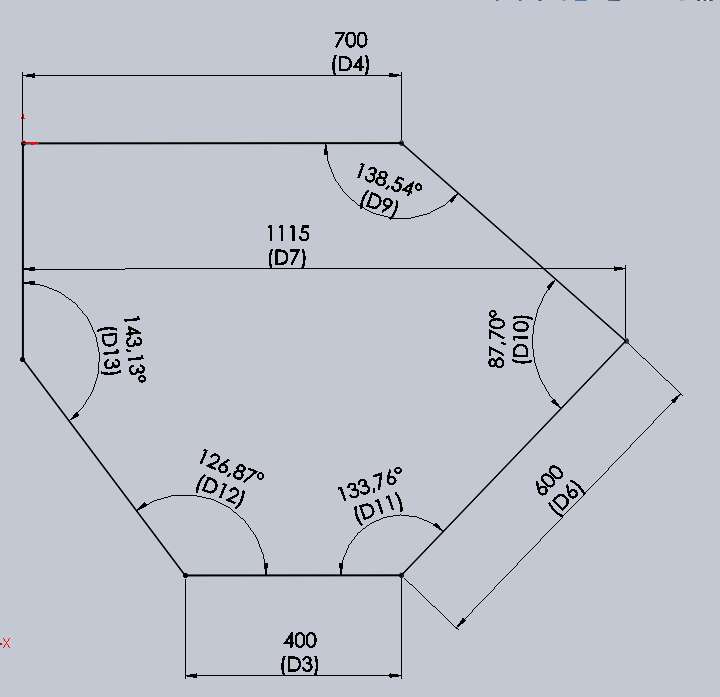

habs dir mal kurz aufgemalt
 | |
|
|
| Nach oben |
|
|
Verdienter Held der Arbeit
Mit dabei seit Mitte 2007
Wohnort: Bruckmühl
Status: Offline
| Fahrzeuge 1. rasender Campingstuhl mit Flügeln
2. Ovlov
3. Dnepr MT11
4. Honda Transalp
5. ½ Y60
6. ¼ DiscoIV8 |
|
| Verfasst am: 23.06.2012 18:45:21 Titel: |
|
|
1: 129,1°
2: 97,1°
3: 133,8°
4: 126,9°
5: 143,1°
Edit: Da rechnet man und zwischenzeitlich hats schon ein anderer erledigt - aber falsch. @glonntaler: die 700 in deiner Zeichnung stimmen nicht, 1115 - 450 ergibt nicht 700.  | |
|
|
| Nach oben |
|
|
|
| Verfasst am: 23.06.2012 19:02:53 Titel: |
|
|
tja Matthias
dann schau dir mal die Zeichnug an
das sind keine 1115 sondern 1150, zumindest hat er es so gezeichnet, ich kann ja nix dafür das er es falsch beschriftet
und dann stimmen meine Winkel | |
|
|
| Nach oben |
|
|
|
| Verfasst am: 23.06.2012 19:26:20 Titel: |
|
|

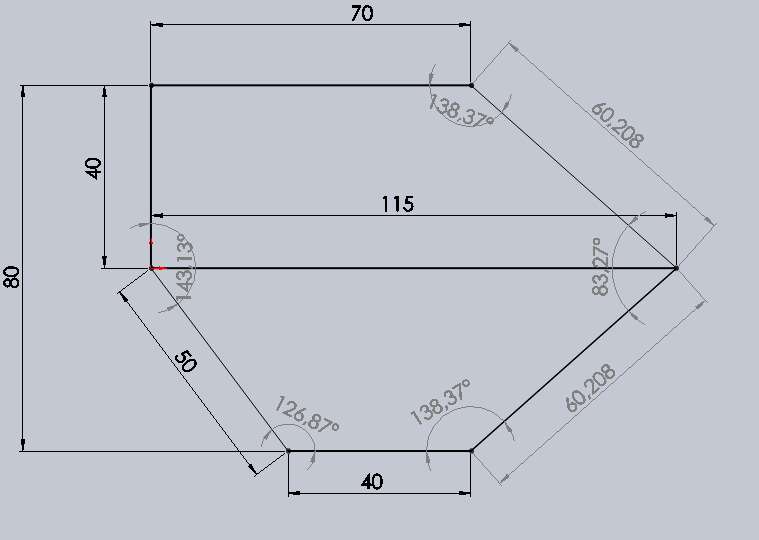

habs nochmal überarbeitet, weil meine Zeichnung auch nen Fehler hatte
jetzt ist nur die Frage, welche Maße stimmen die 1150 oder 1115
mit 1150 kommt das hier raus, so hat er es gemalt, einfach die karo´s zählen
 | |
|
|
| Nach oben |
|
|
Club der Ehemaligen
Status: Immer da - Ehrlich
Du bist daheim :-)
...und hat diesen Thread vor 4796 Tagen gestartet!
| |
|
| Verfasst am: 23.06.2012 19:38:16 Titel: |
|
|
Danke für die Mühe, hat sich erledigt habe die Lösungen doch rausbekommen!
Gruß | |
|
|
| Nach oben |
|
|
|
| Verfasst am: 23.06.2012 19:42:42 Titel: |
|
|
|
|
| Nach oben |
|
|
Verdienter Held der Arbeit
Mit dabei seit Mitte 2007
Wohnort: Bruckmühl
Status: Offline
| Fahrzeuge 1. rasender Campingstuhl mit Flügeln
2. Ovlov
3. Dnepr MT11
4. Honda Transalp
5. ½ Y60
6. ¼ DiscoIV8 |
|
| Verfasst am: 23.06.2012 20:24:51 Titel: |
|
|

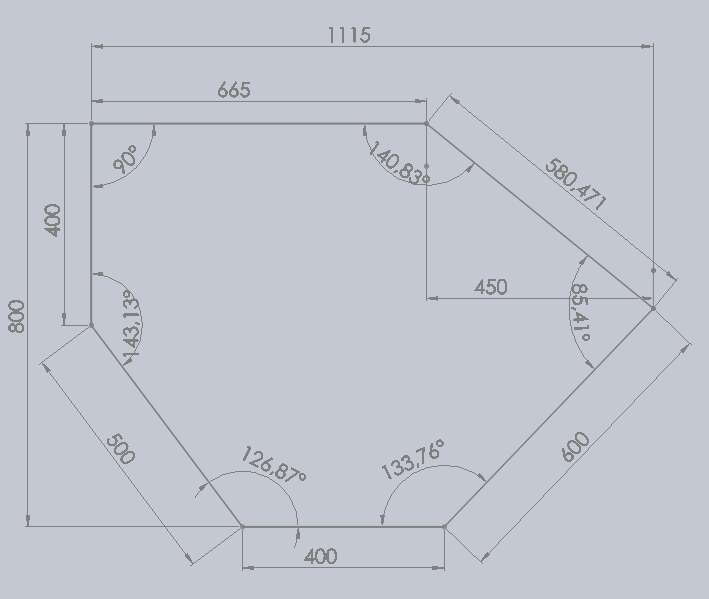

Wie du siehst, kommt Mist raus, wenn du die Punkte, die "anhand der Karos" horizontal oder vertikal in der Flucht liegen auch so annimmst. Ich schiebs auf ne ungenaue Handzeichnung und glaub an die gegebenen Maße.  | |
|
|
| Nach oben |
|
|
|
| Verfasst am: 23.06.2012 23:12:54 Titel: |
|
|
Hallo Matthias
| Zitat: | | Wie du siehst, kommt Mist raus, wenn du die Punkte, die "anhand der Karos" horizontal oder vertikal in der Flucht liegen auch so annimmst |
Richtig, aber die ersten Winkel gegen den Uhrzeigersinn bleiben die gleichen bei uns, weil dort eindeutige Maße vorliegen
wenn ichs nach den Maßen zeichne und mich an die Abstände 800 und 1115 halte und die Längen einhalte 400 500 600 dann bleibt für die letzte Seite ein krummes Maß übrig, und auch die Winkel stimmen weder mit den ersten Zeichnungen von mir noch mit deinen überein, also hast Du da auch nen Rechenfehler drinn
außerdem wird des dann ne total unförmige Kiste, wenn kein Eckpunkt mehr mit einem andern fluchtet
ich würde Zeichnung 2 von oben bevorzugen und das Maß 1115 auf 1150 ändern, dann schaut des nach was aus
dann fluchten die Punkte 2+5 und 1+3 und die beiden rechten Seiten sind auch gleich lang, so wie auf seiner Skizze, und die obere hat 700 statt 665 was das Gesamtmaß auf 1150 erhöht
gut wenn man SW hat, da kann man nicht schief zeichen
Gruß Mani | |
|
|
| Nach oben |
|
|
Unterirdisch!
Mit dabei seit Ende 2005
Wohnort: Neumarkt
Status: Offline
| Fahrzeuge 1. Mercedes Vito 115 CDi 4x4 |
|
| Verfasst am: 24.06.2012 00:39:24 Titel: |
|
|
Anhand der gegebenen Maße sind die Winkel nicht berechenbar.
Kini |
