Relais und Wiederstand

Verfasst am: 21.11.2015 21:57:08 Titel: Relais und Wiederstand

Moin Moin, ich habe ein Paar Elektrikfragen. Mein Landy bekommt zur Zeit neue Kabel. Alte zum nachschauen sind nicht soviele da das mann was sieht.

Nun weiß ich das da 5 verbaut waren bei den Sicherungen und zwei hinterm Tacho und eines für den Blinker. Ein ist wohl fürs Fernlicht aber wofür sind die anderen?

Auf meinem Stromlaufplan ist ein "Wiederstand für Ladekontrollame" eingezeichnet. Was ist das für ein Wiederstand? Hat jemand eventuell ein Bild?

Vieleicht hat jemand einen Stromlaufplan wo die mit drauf sind?

Für Sachdienliche Hinweise wäre ich Dankbar.

Gruß André

Verfasst am: 22.11.2015 11:41:51 Titel:

Eines der sollte das Warnblinkrelais sein.
Der Widerstand liegt Parallel zur Ladekontrolleuchte. Der muß drin sein weil sonst die Lima nicht vernünftig lädt.
Bei meinem ex MOD bj.86 waren bis auf das Blink und das Vorglührelais keine weiteren vorhanden.
Was hast du denn für ein Baujahr?

Verfasst am: 22.11.2015 12:33:32 Titel:

Nun meiner ist von 1985 ex Funker. Davor hatte ich einen von 1989 ex Sani. Die beiden hatten Augenscheinlich die selbe elektrische Ausrüstung, bis auf das der aktuelle noch zwei hinterm Tacho hat.

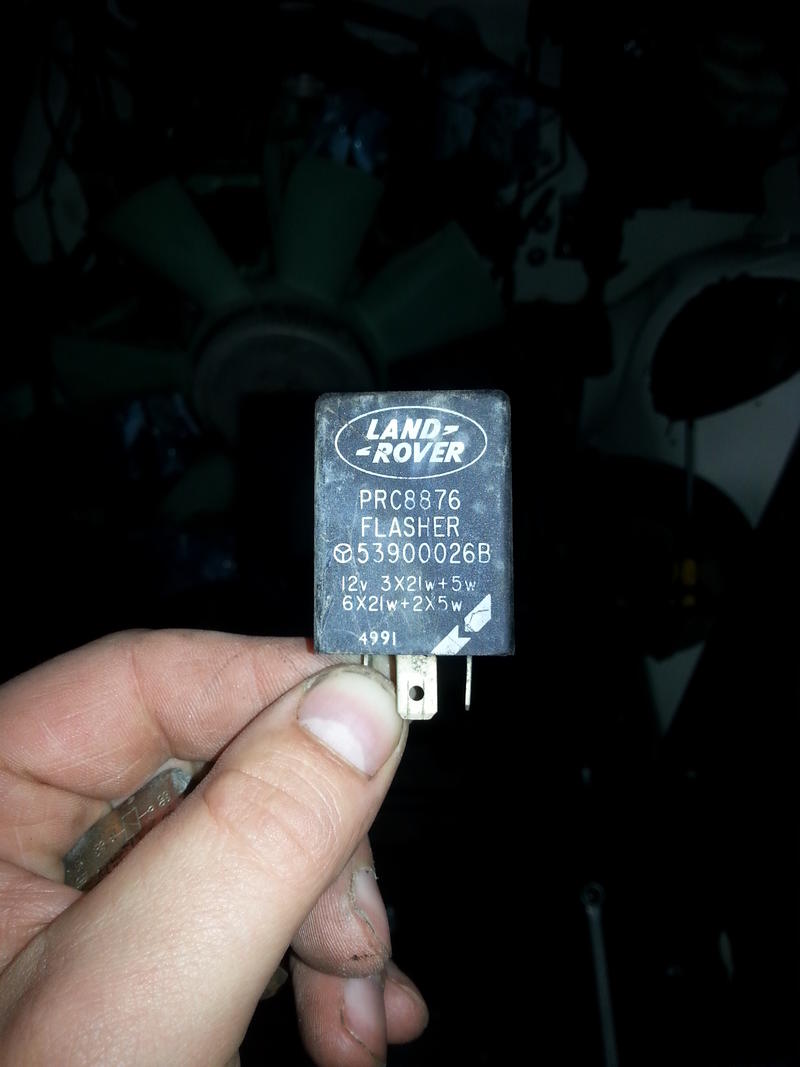

Das für alle Binkangelegenheiten ist wohl das hier.

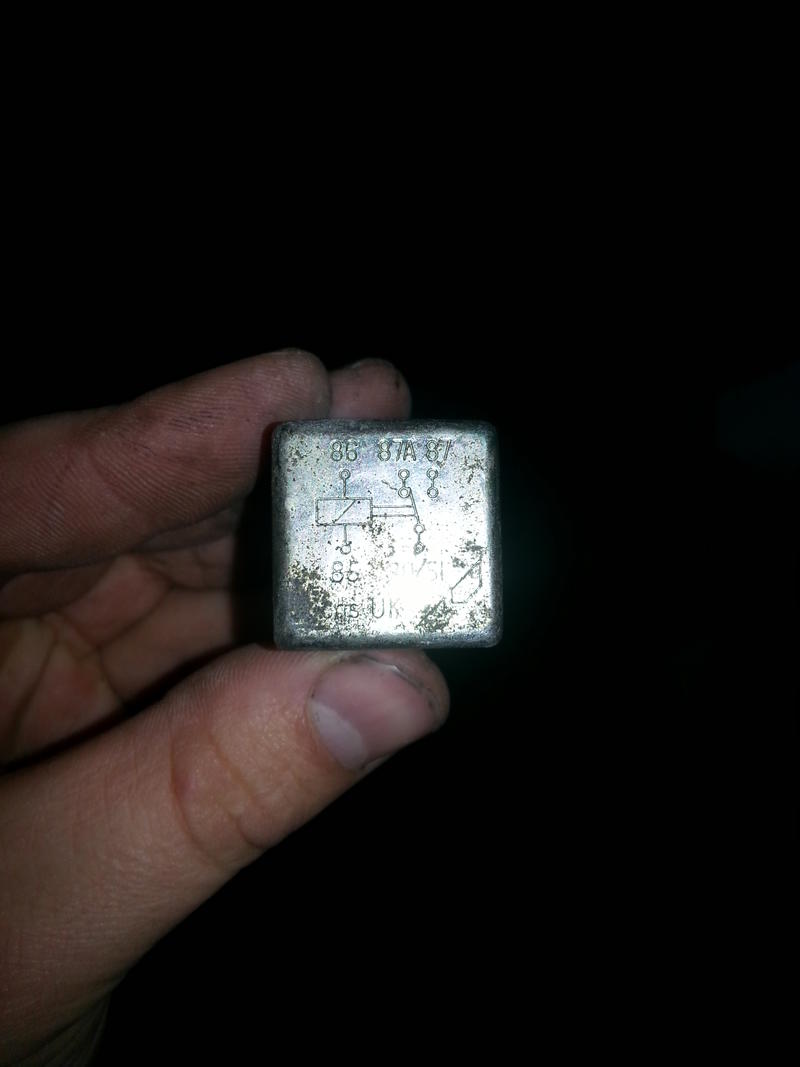

Alle anderen bis auf eines das nicht beschriftet ist sind diese hier.

Wie ist den die Bezeichung von einem Vorglührelais?

Verfasst am: 22.11.2015 12:44:55 Titel:

Das ist ein ganz normaler 5pol Wechsler.

Verfasst am: 22.11.2015 13:35:13 Titel: Re: Relais und Wiederstand

Verfasst am: 06.12.2015 20:13:20 Titel:

Dank den Plan den ich bekommen habe, Danke noch mal dafür, bin ich weit vorrangekommen.

Nun muss ich die dünne Leitung von der Lichtmaschiene noch dieses Teil einbauen das die richtig läd und ich frage mich ob das, dass Teil ist

oder das

bzw. was sind das für Bauteile?

Gruß Andre

Abenteurer Mit dabei seit Ende 2008 Status: Offline

ich bin zwar kein Landy Freak

aber das obere ist vom Schaltzeichen eine Diode und kein Widerstand wie oben beschrieben rein gehört

und das untere is ne Sicherung

Widerstände schauen so aus

https://upload.wikimedia.org/wikipedia/commons/thumb/d/db/Widerst%C3%A4nde.JPG/220px-Widerst%C3%A4nde.JPG

oder so http://www.radiomuseum.org/forumdata/users/217/Drahtwiderstand.jpg

aber mal im Ernst und wirklich nicht böse gemeint

Du solltest das am Schluß mal von jemandem anschauen lassen der Ahnung hat, nicht das die die Kiste gleich abraucht

weil deine Elektrikkenntnisse scheinen nicht die besten zu sein, dient nur deiner eigenen Sicherheit

Verfasst am: 06.12.2015 20:42:34 Titel:

Ich bin davon ausgegangen das es das obere Teil ist weil im Stromlaufplan das selbe Schaltzeichen ist.

Dann ist das untere der Wiederstand, eine Sicherung ist es auf keinen Fall.

Verfasst am: 06.12.2015 21:17:24 Titel:

Das Untere ist suf jeden Fall eine fliegende Sicherung. Das Schaltzeichen dafür unterscheidet sich in genau einer Linie: mit=Sicherung, ohne=Widerstand. Die alten ex-MOD hatten mindestens eine fliegende Sicherung hinter dem Tacho, hab aber vergessen wofür.
Wenn du ein Auto mit zusätzlicher 24Volt LiMa hast, oder da zumindest mal eine drin war für die Funkanlage, dann hast du etliche Kabel übrig, so wie auch wahrscheinlich die Diode.

Abenteurer Mit dabei seit Ende 2008 Status: Offline

Verfasst am: 07.12.2015 10:18:11 Titel:

Dann gibt es bald einen ausgebrannten Landy zum Ausschlachten...das arme Auto... ;-(
Was ein Ignorant....

Verfasst am: 07.12.2015 10:38:22 Titel:

Bleibt mal ruhig Jungs. Ja es ist eine Sicherung ihr habt recht und ich schaue das nächste mal richtig hin.

Noch brennt nix. Natürlich schaut den jemand an, war ja komplett zerlegt. Die Wiederinbetriebnahme und Hu macht die Werkstatt Inkl. Elektrik Überprüfung.

Verfasst am: 14.12.2015 18:30:47 Titel:

Servus , bei meinem 200TDi Bj 91 ist dieses Ding keine fliegende Sicherung sondern ein Widerstand!
Schaut auch im bild so aus wie meins.Das Ding ist so benetzt und schaut nicht wirklich nach so einer Stabsicherung:)

Verfasst am: 17.12.2015 21:16:19 Titel:

Verfasst am: 17.12.2015 21:30:09 Titel:

Guck mal hier, was Tanke Gockel zur Diode sagt: http://www.delorean.eu/catalog/product_info.php?products_id=73015

Das andere sieht eigendlich schon aus wie eine Halterung für ne Sicherung. Hast Du ein Multimeter zur Hand? Dann mess mal den Widerstand bzw. geh mit dem Durchgangsprüfer da mal ran...

Die Tips bezüglich Fachkenntnis würde ich schon nicht so auf die leichte Schulter nehmen. Deine Fragen zeigen, dass Du von Elektrik/Elektronik wenig bis gar keine Ahnung hast. Es ist gut und gesund zu wissen, wann jemand mit Fachkenntnis mit ins Boot geholt wird!
