Frequenzumrichter mit Fernsteuerung für meine Werkzeugmaschinen

Hi Jungs,

ich suche einen Frequenzumrichter den ich ggf. für verschiedene meiner Werkzeugmaschinen verwenden kann. Eine Fernbedienung dazu wäre irgendwie wünschenswert, vielleicht kann man die auch selber machen.

Konkret geht es

- primär um meine Chinafräsmaschine Optimum BF20L die ich auf einen geregelten Drehstrommotor mit +-800W / 3000 1/min umbauen möchte (dazu gesucht: E-Motor EAS63G2 400V, 0,55kW, 2750 1/min oder ähnlich - siehe http://www.hobby-messer.de/wm-f07.htm#fraesenumbau )

- an zweiter Stelle eventuell auch um den Einsatz an meinen Dreh / Fräsmaschinen mit 2,2kW 1400 1/min Drehstrommotoren

Ich habe da bisher nur naive Ideen zu - aber so in etwa stelle ich mir das am Ende vor:

Ebay Angebot 1 (Minimalanforderung)

oder auch dieses EBAY Angebot 2

In Deutschland habe ich dieses Angebot 'selbst lernender' FU's gefunden:

http://www.sourcetronic.com/shop/Frequenzumrichter/ST8100

Wär' das etwas und lässt sich da auch eine Fernsteuerung dranbauen ? Vielleicht hat ja jemand auch was Passendes für mich.

vielen Dank im Voraus

Markus

Verfasst am: 02.02.2013 00:36:41 Titel:

Hallo Markus,

ich kämpfe gerade mit einem FU, der nicht 100%ig so will wie ich. Bei mehreren 100 Parametern nicht so einfach, das Problem zu finden. Wut

Aber es geht auch einfacher: Die FUs sind teilweise vorkonfiguriert für bestimmte Motoren. Auch die Binäreingänge sind vorkonfiguriert. Mit etwas Glück gibt es etwas passendes für den Zweck. Dann ein paar Taster angeschlossen und es kann los gehen.
Ach ja, ein Poti für die Drehzahl brauchst du auch noch. Da wird es dann eng mit der Werkseinstellung und du braucht doch ein Bedienpanel. Das kostet z. B. beim Siemens Micromaster extra, sonst könnte man sich das sparen.

Nur immer an die 5 Sicherheitsregeln denken und geschirmte Stromkabel verwenden!

Viel Spaß
Handtuch

Verfasst am: 02.02.2013 01:27:25 Titel:

Hallo Handtuch,

vielen Dank - ich freu' mich über jedes bisschen Information, denn in Sachen FU und Drehzahlregelung bin ich noch total unbedarft.

Alternativ zu FU / Drehstrommotor habe ich für die kleine Fräse gerade eine Lösung mit Servomotor gefunden. Leider in einem Forum das erst nach Registrierung zugänglich ist.

Verbaut wurden ein

Servo Kollmorgen 6SM45L-6.000-G-09 (AC-Servo, Sondertyp mit 6000 U/min)
dazu ein Servostar S400 Typ SR446M, 3ph-400V-Typ

Zwar sicher keine billige Lösung - aber vieleicht auch eine Option weil damit weitere Vorteile verbunden sind (lautes & empfindliches Getriebe fällt weg, viel mehr Power (bis 1,5kW) etc.)

Über eine Quelle für diese Teile würde ich mich auch sehr freuen - ich werd' jedenfalls mal danach auf die Suche gehen.

Fertige Lösung gibts auch eine - wenn der Preis nicht wäre....:

http://www.cnc-shop.mobasi.com/Umbausatz-BF20/Umbausatz-BF20-BF20L-Spindelmotor::339.html

1/3 bis zur Hälfte des o.g. - Preises könnt' ich mit Schmerzen noch stemmen.

viele Grüsse

Markus

Offroader Mit dabei seit Anfang 2007

mach keinen quatsch Nee, oder?

, kuck mal hier nach :

http://www.elektromotorenmarkt.de/elektromotoren/ShopDetailPage.shtml?catsku=102&produktsku=800&SelectedPage=1

die sind auch relativ einfach einzustellen.

Verfasst am: 07.02.2013 08:00:13 Titel:

Hi Gisli,

vielen Dank für dein Feedback. Auf die Mitsubishi - Regler war ich auch schon gekommen, es gab auch noch einige andere Interessante. Die Krux war und ist dass Drehstrommotoren für die Grösse des Fräskopfes der BF20 eigentlich zu gross sind.

Es gibt da zwar Sonderbauformen an Motoren - aber unter 1kW ist da Platz/Gewichtsmässig meistens Schluss.

Ich bin nach etlichen Zwischenschritten und dem Studieren der bisherigen Umbauten in der CNC - Ecke zu einem für mich interessanten Ergebnis gekommen:

Ich verkaufe den quasi neuen Optimum - Fräskopf und baue mir einen neuen Kopf mit Servomotor im Direktantrieb was ziemlich einfach ist:

- Fräse verstärken mit 'Hüfthalter' LINK dazu wie sowas aussieht
- Kasten aus 20mm Stahl schweissen, zwei Lagersitze für MK- Hülse reinfräsen... - ähnlich der Anbauhalterung für die Kress - Spindel, Foto unten

Bisher wurden die Maschinen ja mit Riemenantrieb und lala maximal auf Servo umgebaut statt gleich 'nen neuen Kopf zu bauen - so etwa: http://www.youtube.com/watch?v=MrMjl0VxF3c

Ich brauch' aber die Pinole und das ganze Gerödel des Originalkopfs sowieso nicht weil die Maschine eh' CNC - gesteuert ist.

Ich habe inzwischen ein sehr gutes Angebot über einen gebrauchten Rexroth MKD090 Servo mit etwa 6kW Leistung inkl. Steuerung von http://ipt-drives.de/ bekommen. Dafür muss ich nur drauflegen was mich ein Drehstromer + FU eh' gekostet hätte, bei der zigfachen Leistung, riesen Drehmoment über den gesamten Drehzahlbereich und einer Drehzahl von 0 - 5000 1/min. Darüberhinaus fällt das laute und bei Überlastung anfällige Getriebe der Maschine weg.

Den Fräskopf kann ich dann sowohl an meiner 'kleinen' verstärkten CNC - Fräse - als auch an meiner konventionellen Industriefräse anbauen.

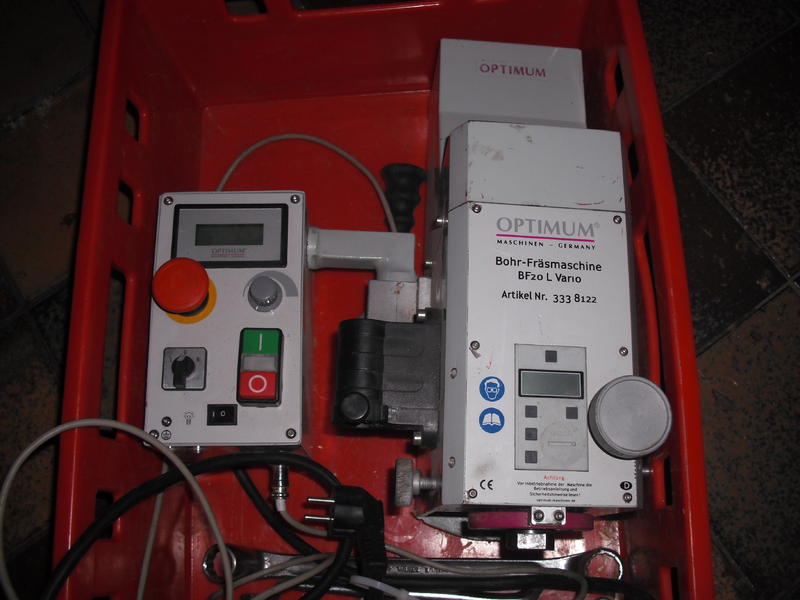

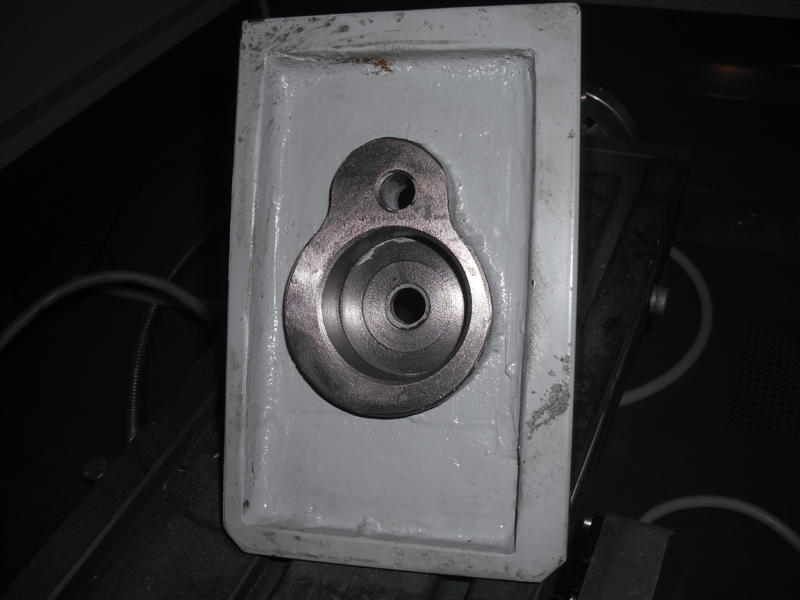

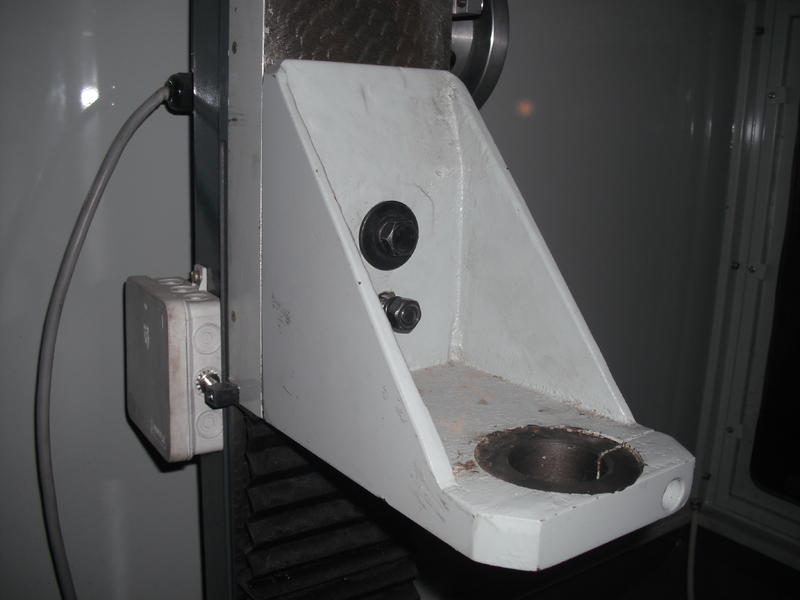

Ein paar Fotos von der Motoranbauplatte der Fräse, Anbauadapter für Kress - Fräse etc. und unten der Original Fräskopf von Optimum mit ca. 900W den ich dann verkaufen werde:

Rückseite:

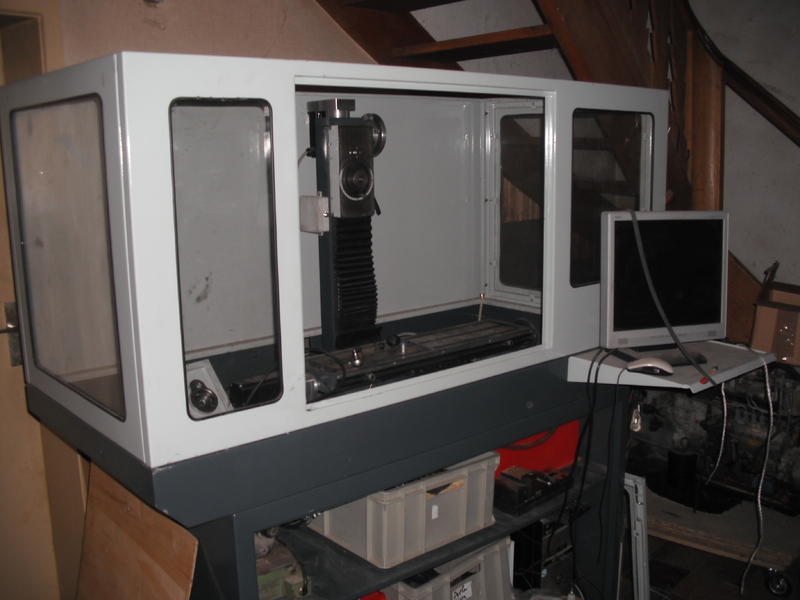

Foto der ganzen Maschine (mit abgebauem Fräskopf) wie vor ein paar Monaten von einem Uhrenhersteller samt vierter CNC - gesteuerter Achse übernommen (war also net arg teuer):

Video zu einem BF - 20 - Motor mit Servoumbau: http://www.youtube.com/watch?v=MrMjl0VxF3c

Wenn ich absolut faul bin brauche ich nur den Anbauadapter für die Kress zum Kasten umschweissen um eine angepasste MK - Hülse doppelt lagern zu können und oben Flanschbohrungen für den MKD90 anbringen.

Verfasst am: 07.02.2013 12:34:46 Titel:

Je nach Preis will ich den Optimum Kopf haben...

Ist da ein einphasiger Motor drin? Wie geht die Drehzahlregelung?

Verfasst am: 07.02.2013 13:01:41 Titel:

Kuckst halt:

http://www.optimum-maschinen.de/produkte/fraesmaschinen/bf20vario/index.html

Aber ich mein' das ist 'ne Nummer zu Spielzeugig für dich - und MK3 wolltste doch auch hast du in irgendnem Forum geschrieben. Die BF20 hat nur MK2.

Die Jungs die nicht grad' Feinmechanik damit basteln baun den Fräskopf auch nicht umsonst um. Und mit deinen Fähigkeiten hast mit demselben Geld schnell was Gescheites gebastelt - ist ja nicht schwer.

Verfasst am: 07.02.2013 15:29:22 Titel:

Dann also doch mein ursprünglicher Plan. Wäre halt schön gewesen eine Pinole zu haben... Vertrau mir

Verfasst am: 07.02.2013 15:56:56 Titel:

Verfasst am: 07.02.2013 17:58:14 Titel:

Na dann los, ich will einen Baubericht sehen. Oder gibt's da schon welche?

Achja, ein eigenes Werkzeug/Maschinen Forum wär doch auch was, wird ja immer gefragter hier...

Aber wenn du den Kopf sowieso selbst bauen möchtest, wieso einen Servo und nicht einfach nen Drehstromer mit FU, mit ein bisschen Geduld findet sich das spottbillig in der Bucht... Vertrau mir

Verfasst am: 07.02.2013 18:22:12 Titel:

Werkzeug/Maschinen Teil im Forum?
Wieso nicht?
Könnte einiges dazu beitragen.

Verfasst am: 07.02.2013 18:56:20 Titel:

Verfasst am: 07.02.2013 19:57:40 Titel:

China ist bekannt für Müll.
Nach dem ich ein paar neue Höhensupport und einen neuen Rundtisch frisch eingeschabt habe, will ich keine China-Maschine mehr haben.
Auch keine italienische mehr. rotfl

Verfasst am: 07.02.2013 20:34:21 Titel:

Hahaha Italien,

da kann ich ein Lied drüber singen - ich durfte da öfter mal zur Qualitätskontrolle hin, das kam mir manchmal Dritteweltmässig vor - die Galvanikabteilung von dem einen war echt schockierend...

Aber zurück zu Chinesenteil: Das ist doch krass - oder ? Ich mein' da gehts nicht um Zehntel oder Millimeter sondern halbe Zentimeter. Sowas bekomm' ich nur zustande wenn ich wahllos Teile aus der Schrottkiste zusammenschweisse -und so sieht das Trumm von vorn auch aus: alles total grob zusammengepfuscht. Kostet aber hier ganze 117,81€ .

Da schweiss' ich mir das nächste Gerät lieber selber und verkauf' den Rest ohne reingekuckt zu haben :-)

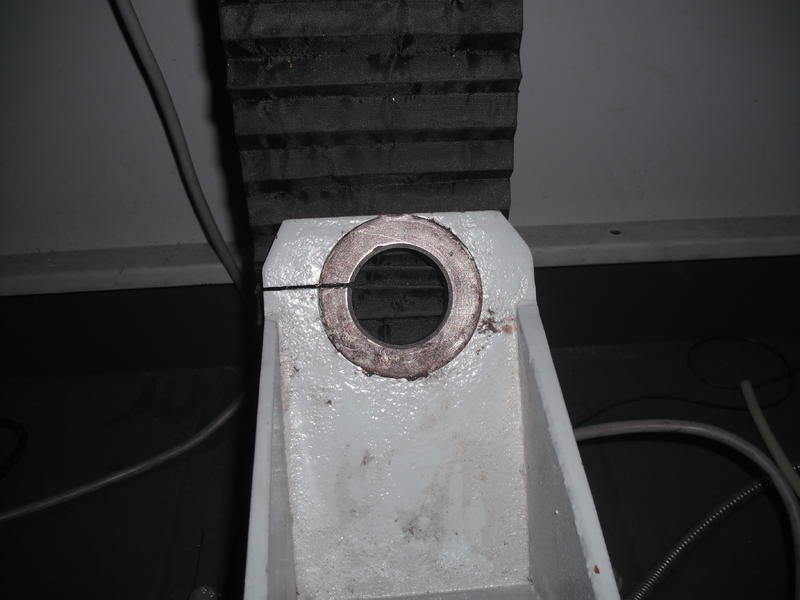

mal ein Foto von der Klemmung der Vorderseite (faaast mittig gesägt...):

Verfasst am: 07.02.2013 23:12:39 Titel:

Hi,
also das mit der Spindel aus der Verlängerungshülse hört sich echt sehr interessant an. Gibt es dazu schon Erfahrungswerte?

Das mit dem Servo macht mit der Erklärung jetzt schon Sinn, da hast du auf jeden Fall recht. Werde bei mir vermutlich aber einfach nur zwei Riemenübersetzungen machen und einen entsprechend starken Motor mit FU. Kommt einfach deutlich billiger weg...

An die Mods: Los, wir wollen eine Werkzeug/Maschinen Kategorie... Vertrau mir
